k8s dashboard terminal源码分析

源码位置

前端实现

https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/frontend/shell/template.html https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/frontend/shell/component.ts

后端实现

入口有两个

  1. sockjs连接实现 https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/backend/dashboard.go
  2. 访问终端界面时的handler https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/backend/handler/apihandler.go

主要逻辑 https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/backend/handler/terminal.go

源码分析

一、socket部分

  1. 首先通过入口开始定位,慢慢把流程串起来.

通过浏览器可以定位到web terminal使用了websocket进行的通信,对话内容也可以记一下,这个顺序也有些用。


在源码中找到api路由/api/sockjs/491/jv0og3kn/websocket?29677d05b2b2932b300380c0cc0dcaf4 源码位置 https://github.com/kubernetes/dashboard/blob/v2.7.0/src/app/backend/dashboard.go#L170

这里可以看出来/api/sockjs/开头的路由都交给了handler.CreateAttachHandler("/api/sockjs")函数处理 这个函数很简单就一句return sockjs.NewHandler(path, sockjs.DefaultOptions, handleTerminalSession) /api/sockjs这个路由最终的处理函数是handleTerminalSession,这个函数接收sockjs.Session类型参数,通过他可以读取websocket会话的消息。

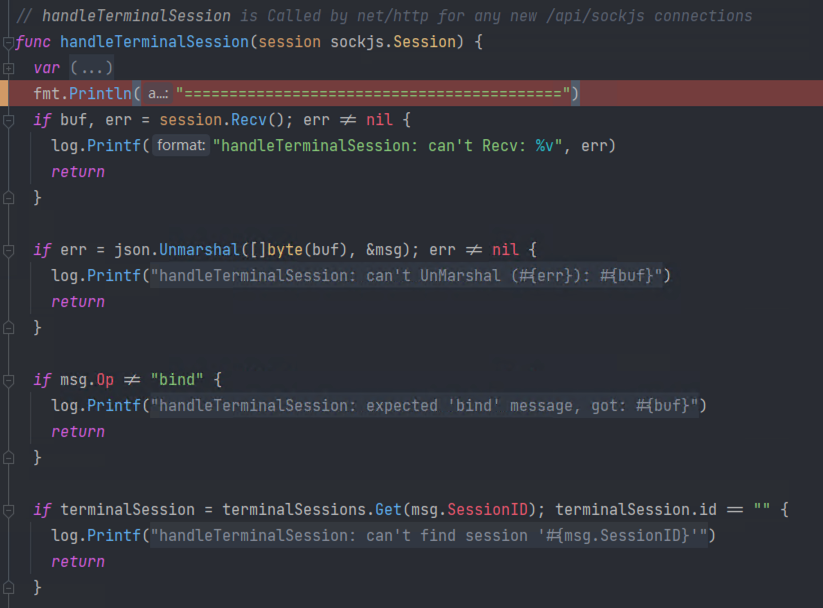

这个函数前面做了一些判断err,msg变量是TerminalMessage结构体实例化出来的,主要应该用来反序列化客户端传来的消息为结构体对象的,后面两个,如果建立会话后发送的内容中msg.Op不是bind就直接return,下面会判断msg中的sessionID是否存在于terminalSessions中,不存在的sessionID也会return(什么时候将sessionID存入terminalSessions中的?在另一个入口中,后面会说到【1】)


再往下,第一行是将sockjs.Session对象存入sockJSSession中,第二行是将sockjs.Session对象存入SessionMap中, sockjs.Session对象可以用来发送和接受数据 第三行的bound是个err类型的channel,将nil放进去, 执行完应该会阻塞,由后面的WaitForTerminal函数来消费处理


这里使用了TerminalSession结构体,terminalSession变量是在当前函数体内声明的,我没截出来。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// 这里是实例化StreamOptions需要用的一些参数,stream通过read、write方法将服务端的stdout、stdin、stderr、写入到指定的位置,具体写到哪可以看下面的实现逻辑
type PtyHandler interface {
	io.Reader
	io.Writer
	remotecommand.TerminalSizeQueue // 终端大小,也是stream需要的option
}

// TerminalSession implements PtyHandler (using a SockJS connection)
type TerminalSession struct {
	id            string
	bound         chan error
	sockJSSession sockjs.Session
	sizeChan      chan remotecommand.TerminalSize  // 这个结构体就两个属性宽和高
}

// 和客户端发的消息格式对应,格式不一致就无法反序列化,从而无法建立连接
type TerminalMessage struct {
	Op, Data, SessionID string
	Rows, Cols          uint16
}

// 主要用来存储sessionId和session的对应关系的,通过get、set方法可以读取和设置
type SessionMap struct {
	Sessions map[string]TerminalSession
	Lock     sync.RWMutex
}

注释中说TerminalSession实现了PtyHandler接口,并且他还拥有SockJS session对象信息,PtyHandler接口继承了io.Reader、io.Writer、remotecommand.TerminalSizeQueue,只要实现下面三个方法即可 read 读取客户端发来的数据 write 向客户端发送数据 next 获取终端大小,返回给调用方

看看他实现这些方法的逻辑

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
// Read方法将终端大小存入到channel中了,这个方法从channel中读出来并将结果返回
func (t TerminalSession) Next() *remotecommand.TerminalSize {
	size := <-t.sizeChan
	if size.Height == 0 && size.Width == 0 {
		return nil
	}
	return &size
}

func (t TerminalSession) Read(p []byte) (int, error) {
	m, err := t.sockJSSession.Recv() // 读取客户端的数据
	if err != nil {
		// Send terminated signal to process to avoid resource leak
		return copy(p, END_OF_TRANSMISSION), err   // 如果读取异常则return一个终止传输的符号(\u0004-EOT)
	}

	var msg TerminalMessage
	if err := json.Unmarshal([]byte(m), &msg); err != nil {
		return copy(p, END_OF_TRANSMISSION), err
	}

	switch msg.Op {   // 成功读取数据后,需要根据数据中的Op属性,判断要进行的动作
	case "stdin":
		return copy(p, msg.Data), nil
	case "resize":  // 实例化TerminalSize对象,客户端发来的终端大小放在这个对象里, 将这个对象放入sizeChan中
		t.sizeChan <- remotecommand.TerminalSize{Width: msg.Cols, Height: msg.Rows}
		return 0, nil
	default:
		return copy(p, END_OF_TRANSMISSION), fmt.Errorf("unknown message type '%s'", msg.Op)  // 未知的Op属性,返回终止传输符号,同时返回错误信息
	}
}

// 对数据序列化进行然后发送给客户端,类型是stdout
func (t TerminalSession) Write(p []byte) (int, error) {
	msg, err := json.Marshal(TerminalMessage{
		Op:   "stdout",
		Data: string(p),
	})
	if err != nil {
		return 0, err
	}

	if err = t.sockJSSession.Send(string(msg)); err != nil {
		return 0, err
	}
	return len(p), nil
}

// 发送类型为OOB的消息,暂时不管,可能适用于扩展警告信息等
func (t TerminalSession) Toast(p string) error {
	msg, err := json.Marshal(TerminalMessage{
		Op:   "toast",
		Data: p,
	})
	if err != nil {
		return err
	}

	if err = t.sockJSSession.Send(string(msg)); err != nil {
		return err
	}
	return nil
}

小总结

客户端发送/api/sockjs/xxxx后会执行handleTerminalSession函数进行初始化,验证连接的合法性,如果合法将websocket的session存入sessionMap中,最后向bound这个channel中放入nil,通知另一个函数当前连接已就绪

二、apiserver交互部分

当进入这个页面的时候,它会发送一个请求,服务端会返回一个id



后端处理逻辑分析,首先定位到它的handler是handleExecShell


源码如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// Handles execute shell API call
func (apiHandler *APIHandler) handleExecShell(request *restful.Request, response *restful.Response) {
	sessionID, err := genTerminalSessionId() // 这里调用了genTerminalSessionId函数,随机生成一个ID
	if err != nil {
		errors.HandleInternalError(response, err)
		return
	}

	k8sClient, err := apiHandler.cManager.Client(request) // 获取k8s client,startProcess函数需要使用
	if err != nil {
		errors.HandleInternalError(response, err)
		return
	}

	cfg, err := apiHandler.cManager.Config(request)  // 获取k8s config,startProcess函数需要使用
	if err != nil {
		errors.HandleInternalError(response, err)
		return
	}

	terminalSessions.Set(sessionID, TerminalSession{  // 将sessionID set到terminalSessions对象中,key是sessionID,value是TerminalSession对象,这里和上面的【1】对应上了
		id:       sessionID,
		bound:    make(chan error),
		sizeChan: make(chan remotecommand.TerminalSize),
	})
	go WaitForTerminal(k8sClient, cfg, request, sessionID)  // 执行WaitForTerminal,处理客户端的请求
	response.WriteHeaderAndEntity(http.StatusOK, TerminalResponse{ID: sessionID})
}

继续往后看WaitForTerminal函数,

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
func WaitForTerminal(k8sClient kubernetes.Interface, cfg *rest.Config, request *restful.Request, sessionId string) {
	shell := request.QueryParameter("shell")  // 从参数中获取要执行的shell,暂时没发现前端有可以修改的地方

	select {   // 通过select监听channel,10秒内bound这个channel没有收到内容,就会执行超时关闭连接
	case <-terminalSessions.Get(sessionId).bound:  // 从bound这个channel获取内容,也就是上面的handleTerminalSession函数给置入的nil
		close(terminalSessions.Get(sessionId).bound) // 获取成功后这个channel就用不上了,可以执行close

		var err error
		validShells := []string{"bash", "sh", "powershell", "cmd"}  // 默认会执行几个shell进行测试

		if isValidShell(validShells, shell) {  // 如果传过来的指定shell在validShells列表里就直接调用startProcess执行命令
			cmd := []string{shell}
			err = startProcess(k8sClient, cfg, request, cmd, terminalSessions.Get(sessionId))
		} else {
			for _, testShell := range validShells {  // 否则就循环一个一个测试validShells列表里的命令是否可用
				cmd := []string{testShell}
				if err = startProcess(k8sClient, cfg, request, cmd, terminalSessions.Get(sessionId)); err == nil { // 如果可以用startProcess会阻塞,否则返回错误
					break
				}
			}
		}

		if err != nil {  // 如果发生错误则关闭连接
			terminalSessions.Close(sessionId, 2, err.Error())
			return
		}

        // 正常退出进程的情况,触发关闭连接
		terminalSessions.Close(sessionId, 1, "Process exited")

    // time.After(10 * time.Second)也会返回一个channel,只不过它是10秒之后才会返回
	case <-time.After(10 * time.Second):
		// Close chan and delete session when sockjs connection was timeout
		close(terminalSessions.Get(sessionId).bound)
		delete(terminalSessions.Sessions, sessionId)
		return
	}
}

这里主要就是调用startProcess函数执行一个shell,后续的交互都是由startProcess来维护

startProcess代码如下,

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
func startProcess(k8sClient kubernetes.Interface, cfg *rest.Config, request *restful.Request, cmd []string, ptyHandler PtyHandler) error {
	namespace := request.PathParameter("namespace")
	podName := request.PathParameter("pod")
	containerName := request.PathParameter("container")

    // 实例化rest client
	req := k8sClient.CoreV1().RESTClient().Post().
		Resource("pods").
		Name(podName).
		Namespace(namespace).
		SubResource("exec")

    // 设置执行参数
	req.VersionedParams(&v1.PodExecOptions{
		Container: containerName,
		Command:   cmd,
		Stdin:     true,
		Stdout:    true,
		Stderr:    true,
		TTY:       true,
	}, scheme.ParameterCodec)

	exec, err := remotecommand.NewSPDYExecutor(cfg, "POST", req.URL())
	if err != nil {
		return err
	}
	// Stream方法处理输入、输出和错误输出流,并将这些流转发到给定的ptyHandler,按照read、write、next来操作
	err = exec.Stream(remotecommand.StreamOptions{  // 成功运行的话,exec.Stream会一直阻塞在这,直到客户端执行exit退出
		Stdin:             ptyHandler,
		Stdout:            ptyHandler,
		Stderr:            ptyHandler,
		TerminalSizeQueue: ptyHandler,
		Tty:               true, // 将命令运行在TTY终端中,可以使用终端的一些特性,例如输入行编辑、光标移动等
	})
	if err != nil {
		return err
	}

	return nil
}

功能拆解例子

代码量明显减少,方便阅读 https://github.com/SoulChildTc/k8s-web-terminal-learn
