flannel vxlan模式通信简读

警告
本文最后更新于 2022-11-18 01:11,文中内容可能已过时。

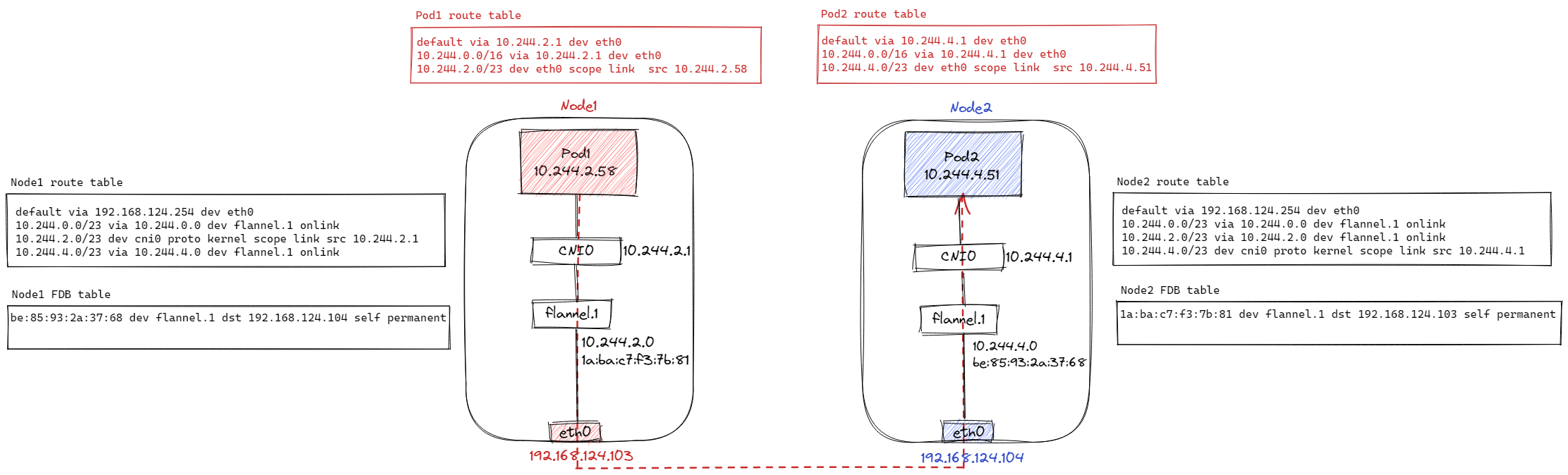

环境信息


目标:要访问目标IP为10.244.4.51的POD

  1. 首先经过路由表匹配规则10.244.4.0/23 via 10.244.4.0 dev flannel.1 onlink
  2. 确定下一跳为10.244.4.0(目标POD所属Node上flannel.1的IP)
  3. 通过arp表可以找到目标pod所在节点的flannel.1网卡的MAC地址(对端VTEP设备的MAC)arp -an | grep 10.244.4.0 => be:85:93:2a:37:68
  4. 内核封装数据帧,源MAC是当前flannel.1的,目标MAC是对端flannel.1的
  5. 紧接着内核会对这个数据帧添加vxlan报头,VNI为1
  6. flannel.1将数据帧封装成UDP报文,通过FDB表根据MAC查找目标IP。bridge fdb show | grep be:85:93:2a:37:68 => 192.168.124.104
  7. UDP报文的源IP是ip -d link show flannel.1 | grep -o 'vxlan.*eth.' => 192.168.124.103,目标IP上面已经获取了,目标端口是8472
  8. 在往后就是系统正常的封装了,UDP会被封装在IP报文里,IP报文会被封装在数据帧里,最终通过bit流传送到Node2
  9. Node2的收到数据进行解封装,到达8472端口,交由内核中的VXLAN模块处理(此时处理的是vxlan报文)
  10. VXLAN模块会比较这个vxlan报头中的VNI和本机的VTEP设备(flannel.1)的VNI是否一致,然后比较内部数据帧中的目的MAC地址与本机的flannel.1是否一致,都没问题后,将vxlan报头和内部数据帧拆掉,将内部数据包通过flannel.1发出
  11. 通过路由表得知发往10.244.4.0/23网段的数据包要走cni0,cni0将数据包发往最终的pod对应的veth pair设备
